拓普康天狼星無人機 bu需地面控制點也能獲取5cm以內的高精度成果!
為了展示拓普康天狼星無人機為航空測圖用戶帶來的效率的提加和高精度成果,拓佳豐圣(上海)科貿有限公司聯合中國交建某單位進行了實地測試。測試采用的地面分辨率(GSD)為2厘米, 飛行高度74米,共飛行十分鐘,拍攝并處理照片453張,后處理獲得正射影像0.17平方公里。
*SiriusPro無人機
*地面站和遙控器
*照相機
*附件
*運輸箱
*軟件
工作流程
1.飛行計劃:使用飛行計劃桌面軟件對飛行進行規劃,完成后上傳到無人機上開始實施飛行。
2.影像獲?。涸陲w行期間,控制器軟件可以無人機跟蹤起飛前所制定的飛行軌跡;機載相機自動獲取影像并存儲于無人機中。
3.后處理:在飛行結束后,照片通過后處理轉換為正射影像和DEM;這些數據可以進一步由ImageMaster軟件進行分析。
4.不需地面控制點的航空測圖
天狼星無人機在飛行過程中,采集相片的同時進行RTK測量,每一張相片的位置信息都具有RTK固定解的精度。
高精度的航空測圖

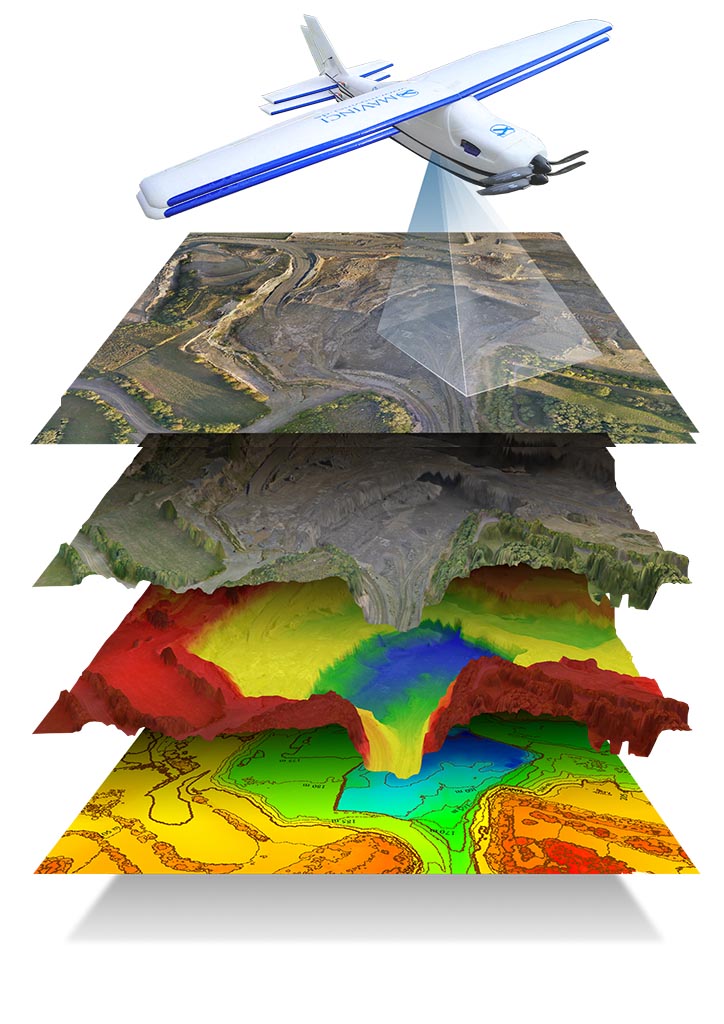

經過后處理,天狼星為用戶提交了高精度的成果數據,包括含有地理參考的數字正射影像(DOM),數字高程模型(DEM)和高密度的點云。
將正射影像與已知數據圖層疊加,用戶發現點位落在影像相應的角點上。

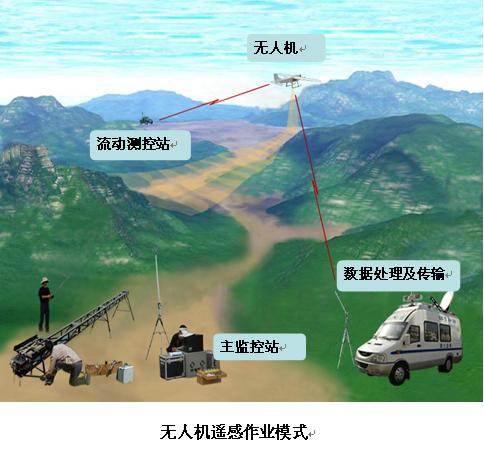

該系統集成,一體化程度融合,主要由系統硬件設備、影像處理系統、信息分析系統、業務運行保障系統等組成。
1.系統硬件設備:無人機飛行平臺、飛行控制系統、地面監控系統、發射與回收系統;遙感任務設備、任務設備穩定裝置、影像位置和姿態采集系統等。
2.影像處理系統:影像數據檢查、糾正、拼接;DOM、DEM、DLG生產等。
3.信息分析系統:信息提取、信息分析、報告自動生成、數據管理與檢索等。
4.業務運行保障系統:野外裝備、技術標準、技術規范、與各領域業務運行相結合的軟件開發和技術流程制定。
無人機航測遙感主要指標:
(SIRIUS PRO-天狼星測土系統)
1. 影像分辨率:可達到1.7cm;
2. 成圖精度:比例尺1:500 — 1:2000;
3. 監測效率:2-5平方公里/小時(影像分辨率5cm時);
4. 無人機續航時間:50分鐘;
5. 飛行高:60-700米可調;
6. 巡航速度:65公里/小時;
7. 起飛方式:手拋式
8. 降落方式:自動滑行、自動輔助、手動
